Модели многократного использования частот

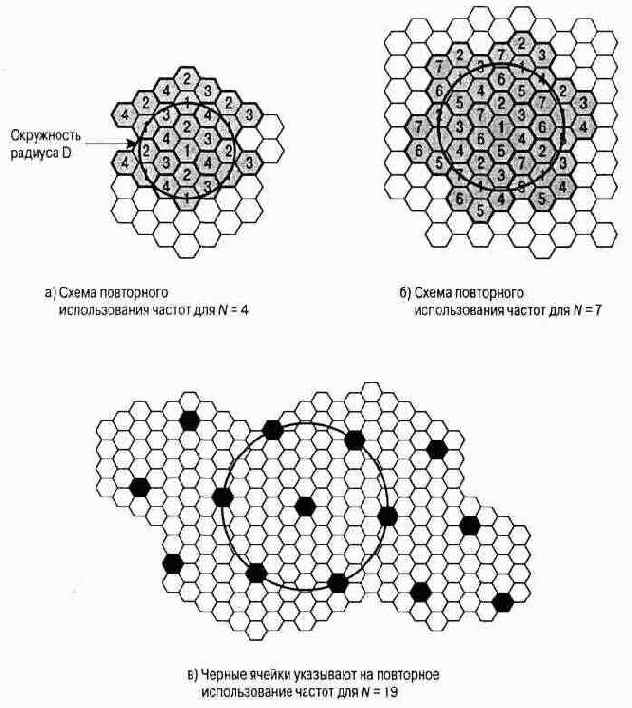

Рисунок 2.2 - Модели многократного использования частот
Для характеристики повторного использования частоты существуют следующие параметры:
D — минимальное расстояние между центрами ячеек, которые используют одну и ту же полосу частот (называемую группой внутренних каналов);
R — радиус ячейки;
d — расстояние между центрами смежных ячеек (d = v3 R).
N — число ячеек в минимальном фрагменте, периодическим повторением которого образуется вся схема (каждая ячейка фрагмента использует уникальную полосу частот). Этот параметр еще называют кратностью использования.
В шестиугольной схеме возможны только следующие значения N:
N = I2 + J2 + (I x J), I, J = 0, 1, 2, 3, ...
Таким образом, возможными значениями N являются числа 1, 3, 4, 7, 9, 12, 13, 16, 19, 21 и т.д. Верно следующее соотношение:
D / R = vN.
Это можно записать и по-другому: D/d = vN.
