Схема передачи данных по прямому

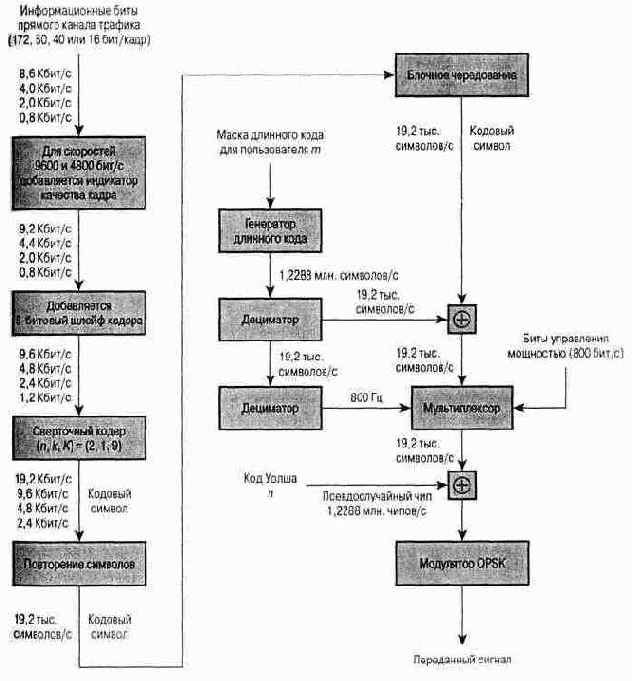

Рисунок 2.20 - Схема передачи данных по прямому каналу системы IS-95


На следующем этапе обработки вводится информация о регулировании мощности в информационном канале. Этот поток, имеющий скорость 800 бит/с, вводится в данные, передаваемые со скоростью 19,2 Кбит/с посредством замены некоторых битов кода и кодирования контрольных битов с помощью генератора длинного кеда. В таких "захваченных" битах передается информация, указывающая мобильному устройству, что следует увеличить, уменьшить или оставить неизменным текущий уровень мощности.

Следующий шаг — применение схемы DSSS; используется одна строка матрицы Уолша (64 х 64), скорость увеличивается от 19,2 Кбит/с до 1,2288 Мбит/с. Одна строка матрицы выделяется мобильной станции еще во время установления соединения. При наличии в передаваемых данных нуля посылается 64 бит выделенной строки; в противном случае посылается результат применения к строке побитового исключающего ИЛИ. Таким образом, окончательная скорость передачи данных получается равной 1,2288 Мбит/с. Этот цифровой поток битов затем модулируется на несущей с использованием схемы QPSK. Напомним из главы 6, что QPSK предполагает создание двух потоков битов, которые модулируются раздельно (см. Рисунок 6.6.). В схеме IS-95 данные разделяются на синфазный (I) и квадратурный (Q) каналы, и к данным и уникальному короткому коду применяется операция исключающего ИЛИ. Короткие коды генерируются 15-битовым регистром сдвига как псевдослучайные числа.
